LXCY-50型 物联网超声波冷水水表

您的当前位置: 首 页 >> 产品中心 >> 物联网冷水水表

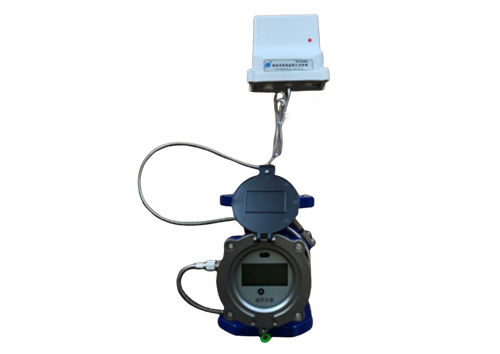

LXCY-50型 物联网超声波冷水水表

  • 所属分类:物联网冷水水表

  • 点击次数:
  • 发布日期:2022/08/18
  • 在线询价
详细介绍

LXCY-50型 物联网超声波冷水水表


一、概述

LXCY型物联网超声波冷水水表是由流量传感器、微处理器组成,采用先进的超声波测量技术,用于计量流经管道中水流量的智能水表。该物联网超声波冷水水表可通过M-BUS接口、RS-485接口、无线通讯接口与其他设备通信,组成远传抄表管理系统,供水单位可以随时抄取表中数据,方便对用户用水量的管理。

该型物联网超声波冷水水表,符合GB/T 778-2018《饮用冷水水表和热水水表》和CJ/T224-2012《电子远传水表》的技术要求。M-BUS、RS-485、无线远传通讯协议符合CJ/T188-2004《户用计量仪表数据传输技术条件》的要求,如用户订货时提出明确需求,智能水表的数据通讯可支持用户自定义的协议。无线数传模块符合工信部无[2005]423号《微功率(短距离)无线电设备的技术要求》的要求。

二、特点

1、低电压报警。

2、自动数据纠错技术。

3、高清晰度宽温度型LCD显示。

4、流量分段校准,准确度高。

5、超低功耗,触摸按键。

6、管段为直通一体结构采用锻压工艺制造而成。

7、测量机构无运动部件,永无磨损,计量精度不受使用周期影响。

8、安装极为方便,水平或垂直安装。

9、采用M-BUS、RS-485或无线通信接口,通信距离远。

10、无线发讯模块与基表采用分体安装,互换性好,供电电池独立安装,方便更换电池。

三、使用方法

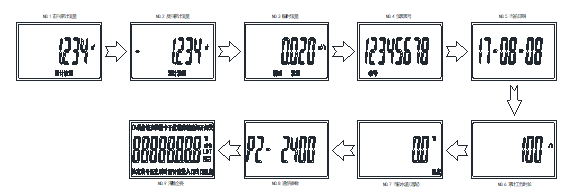

1、水表通过触摸    循环显示:



注1:累计流量根据口径不同,分辨率也不同,可分为0.001m³、0.01m³、0.1m³和1m³。

注2:当前水温显示页非标配,仅当选配温度传感器后才能正常显示,否则显示0.0℃。

注3:通信参数显示页显示当前的通信参数,前半部分:P0为无校验、P1为奇校验、P2为偶校验,后半部分为波特率。

注4:当水表表面有积水或污渍时会影响触摸按键的正常工作,操作时请先清除表面积水或污渍。

注5:液晶屏左上角○标志为当前流量状态标志,当○标志闪动时为空管状态,当○标志常显时为流量静止状态,当○标志不显示时为流量正向累计状态。

注6:当液晶右边出现电池图标时,表示电池电量低,应尽快更换电池,以免影响系统正常工作。

注7:仅当订货型号支持双向测量的表计才会出现NO.2反向累计流量,其他型号表计无此屏信息。

2、数据通讯

2.1本地通讯

通过红外装置(选配)可对智能水表进行本地实时抄表,也可使智能水表进入流量检定状态。

2.2远程通讯(不带远程通讯接口的智能水表无此功能)

智能水表可配合采集器、集中器、上位机等设备组成远传抄表管理系统。使用前需要在上位机管理软件建立地址档案(表地址详见智能水表上的ID号码或表号),一个采集器中,智能水表的地址不能重复。管理人员通过无线远传管理软件可以远程抄取智能水表累积用量、工作状态、电池状态等状态信息。智能水表的远程通讯接口分为M-BUS通讯接口、RS-485通讯接口、无线通讯接口。

(1)具有M-BUS通讯接口、RS-485通讯接口的智能水表可抄读实时数据,通讯示意图如下:



注:智能水表的M-BUS通讯线不区分正负极,通过M-BUS总线连接到采集器接口即可。

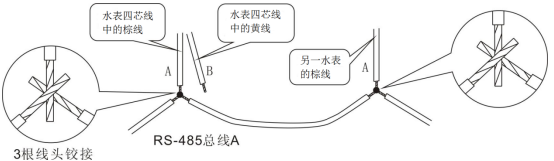

RS-485通讯线为一根4芯线,红、黑为12V直流电源线,红线接电源正极,黑线接电源负极;棕、黄为485通讯线,棕接A,黄接B(通讯线可选为黄色和绿色,黄接A,绿接B)。各设备之间RS-485通讯线的连接须采用手拉手方式(如下图)。

智能水表有线通信可支持CJ/T-188规约和ModbusRTU协议,因订货不同支持的协议也不同,有关通信协议的具体内容请联系销售人员获取。

由于智能水表采用电池供电,频繁通信会导致电池使用年限变短,本智能表通信设计容限为十五万次,超过此值将会影响电池使用年限。



(2)无线通讯

支持NB-LOT、LORA、GPRS数据通讯。具有无线通讯接口的智能水表既可抄读实时数据又有定时上传数据功能,定时将表计信息传送给无线远传抄表管理系统,管理系统保存此数据以供管理人员随时抄取。

3、数据查询

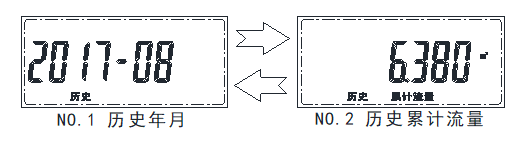

智能水表可存储120个月的月使用流量,在正常使用界面的表号显示界面下,通过长按触摸按钮5秒以上,即可进入历史数据查询界面,此时智能水表会交替显示以下界面:



注1:在历史数据查询界面下,通过短按触摸按键,可以选择对应的历史年月进行查看。

注2:在无历史数据的情况下,进入历史查询界面后会显示null。

注3:长按触摸按钮5秒以上或在无操作状态下等待20分钟后,界面跳回正常使用界面的累计流量显示界面。

四、检定工作状态

我公司的物联网超声波冷水水表具有两种工作状态:检表状态和正常使用状态,检表时须进入检定状态。在正常使用界面的累计流量显示界面下(如有反向累计流量界面,则在反向累计流量显示界面下),长按触摸按键5秒以上,智能水表进入检定工作状态;短按触摸按键可以切换不同的显示界面(具体界面见检定状态界面图);长按触摸按键5秒以上或在无操作且无流量的状态下等待20分钟后,自动进入正常使用状态。

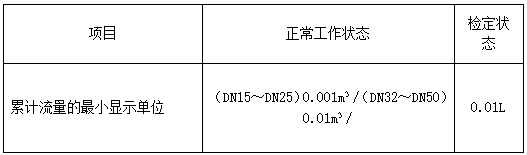

两种工作状态的主要区别就是显示分辨率不同,列表如下:

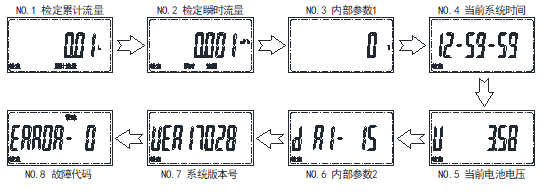

检定状态界面图:



注1:对智能水表进行检定时,在检测完高区流量点后应等待管段中水流稳定后,再进行低区流量点检测,否则,低区会因管段中的水锤效应导致误差变大。

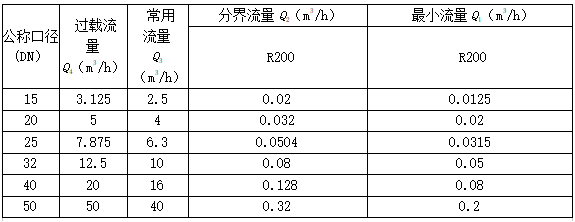

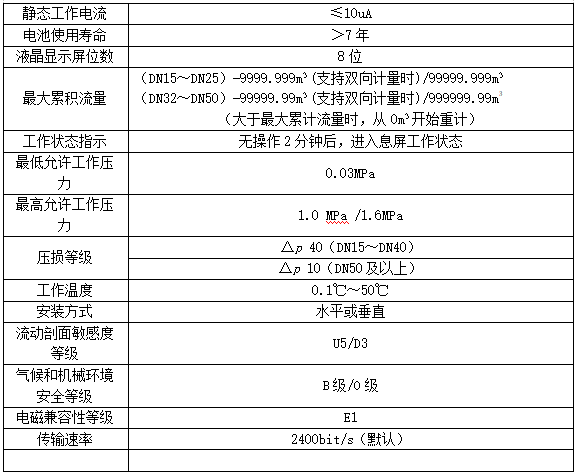

五、技术参数




注:Q3/Q1(R)及Q3值可根据客户要求定制。

六、Z大允许误差

1.低区(Q1≤Q<Q2)的Z大允许误差为±4%。

2.高区(Q2≤Q≤Q4)的Z大允许误差为±2%。

七、安装

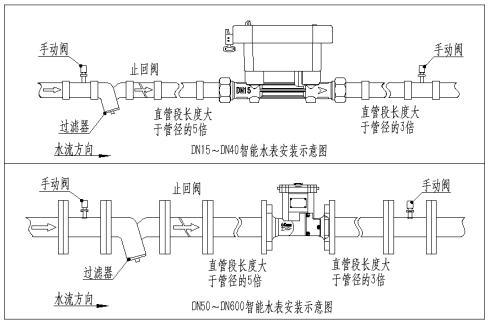

1、水表整体安装示意图:



2、建议在智能水表前加装过滤器。并在过滤器前安装阀门,方便检修清理过滤器。

3、智能水表在运输过程中应小心轻放,不得磕碰;应避免在强电磁场中存放。在使用过程中,应避免智能水表受到强力撞击和剧烈震动。

4、安装前请先冲洗管道,防止管道内有麻丝砂石等杂物。

5、表体与管道连接时用力不宜过大,以免压坏密封胶垫,造成漏水。安装时不要扳动、转动、碰击管道内部零部件,避免磕碰表体。

6、智能水表可以水平安装在管道的进水口。水平安装时显示屏应在一个水平面上,不能垂直安装使用。

7、智能水表的上游和下游需要安装直径(D)和智能水表相同、长度分别是5D和3D的直管段,否则会引起较大的误差

8、安装位置应避免水淹、冰冻和污染,应留有足够的检修空间,水流方向应与管段上 流量指示箭头方向一致。

八、外形尺寸

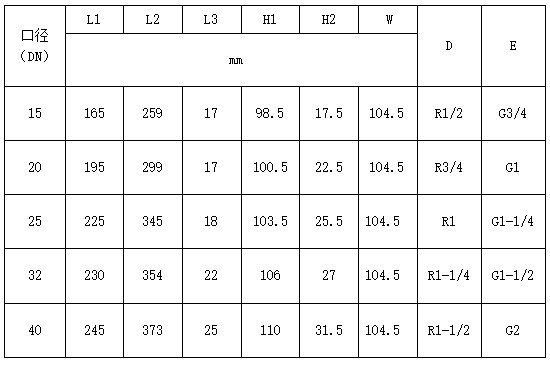

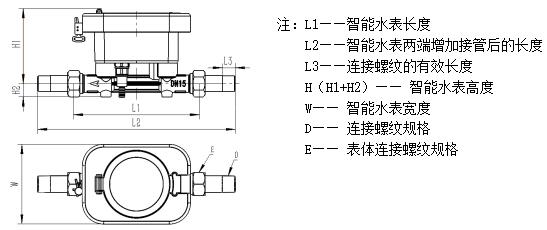

1、LXCY- (15~40)/L1外形尺寸

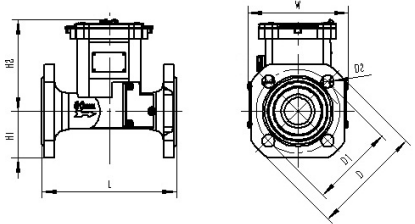

2、LXCY-50外形尺寸



九、关于电池:

1、当电池电量不足时,请及时更换电池,否则会造成计量数据误差较大或预付费控制功能失效。更换电池时,请注意电池正负极性,切勿装反。

2、须由供水单位更换电池并重新打上铅封或者由本公司代为处理。

3、更换电池时,须使用和原装电池同样型号的电池。请勿用其它型号电池替代。请勿新旧、不同型号电池混合使用。

4、更换下的废旧电池应做环境处理,或交给本公司统一进行回收处理。更换下的电池请勿随意放置,避免其与其他金属物品或电池接触,以免引起火灾或爆炸。

5、请勿对电池进行充电或私自改装。

6、请勿使电池短路,请勿使电池靠近火焰或水。

7、请勿使电池过热或对其焊接。

8、请勿使电池受到剧烈的物理撞击。

十、配套供应

DN15~DN40口径:

1、智能水表1台

2、接头2个

3、接头螺母2个

4、密封垫圈2个

5、说明书1份

DN50口径:

1、智能水表1台

2、说明书1份
